Rebarbação de borracha para vedações automotivas: padrões de qualidade

By Mike ChenDiretor de Produção | Mais de 12 anos de experiência na fabricação de borracha |LinkedIn

Resumo — Principais conclusões

1. Os fabricantes de equipamentos originais (OEMs) automotivos classificam as vedações de borracha em Classe A (visível, sem brilho), B (funcional, brilho ≤0,1 mm), C (alta precisão, zero sob ampliação de 10×) e D (crítica para a segurança, livre de partículas).

2. A remoção de rebarbas mecânica e criogênica atende a necessidades diferentes — a mecânica é adequada para EPDM/NBR com tempos de ciclo de 20 a 40 segundos, enquanto a criogênica lida com rebarbas finas em silicone e FKM a temperaturas de -100°C a -130°C.

3. A conformidade com a norma IATF 16949 exige a documentação da capacidade do processo, enquanto as normas ASTM D2000 e SAE J300 fornecem a estrutura de classificação de materiais para a remoção de rebarbas de vedações automotivas.

Os sistemas de vedação automotiva — vedações de portas, juntas de janelas, juntas de motor e anéis de vedação — exigem precisão dimensional consistente e acabamento superficial impecável. Resíduos de rebarba deixados em vedações de borracha moldadas podem causar problemas de montagem, vazamentos e desgaste prematuro. Uma vedação de alta qualidaderebarbação de borrachaprocessoRemove esse excesso de material sem comprometer a integridade da peça e, como as montadoras de veículos aplicam rigorosos controles de qualidade, a remoção de rebarbas determina diretamente se um lote de vedações passa ou não na inspeção.

O desafio reside em equilibrar a eficiência da remoção de rebarbas com a preservação da peça. As vedações automotivas são frequentemente fabricadas com elastômeros de alto desempenho, como EPDM, NBR, silicone e fluoroelastômeros (FKM) — cada um respondendo de maneira diferente aos métodos de remoção de rebarbas mecânicos e criogênicos. Como as propriedades do material, como resistência ao rasgo e temperatura de transição vítrea, variam amplamente, a abordagem de remoção de rebarbas deve ser adequada tanto ao elastômero quanto ao grau de qualidade exigido.

Este artigo examina os padrões de qualidade aplicados aRebarbação de borracha para vedações automotivas, abrangendo critérios de aceitação de rebarbas, requisitos de acabamento superficial e as capacidades do equipamento necessárias para atender às especificações do fabricante original.

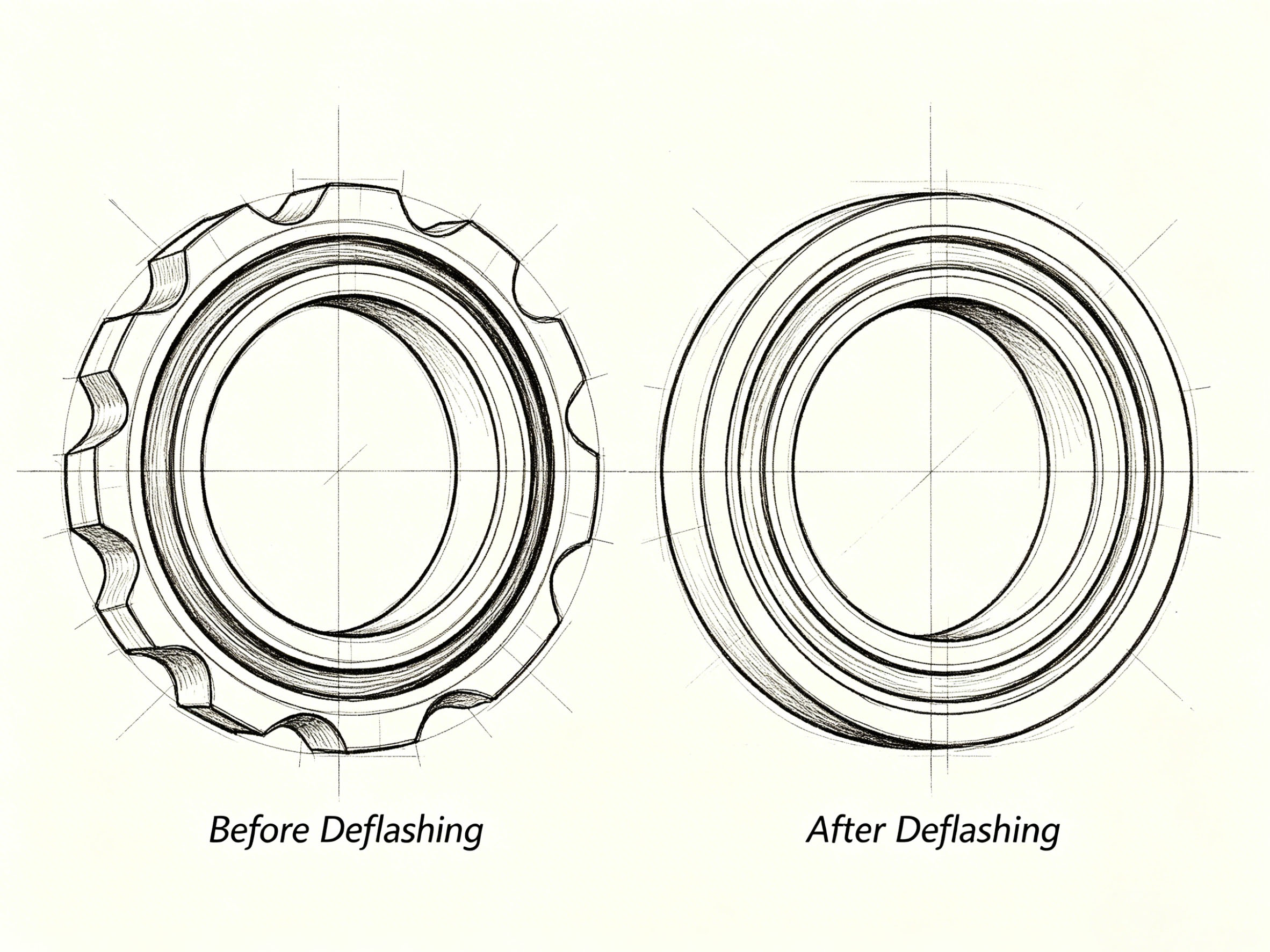

Normas para rebarbação de vedações automotivas: tolerância a rebarbas e critérios de aceitação

As montadoras de veículos classificam as vedações de borracha em diferentes níveis de qualidade com base na visibilidade, função de vedação e relevância para a segurança. Os limites de tolerância a rebarbas variam de acordo com esses critérios — as vedações de acabamento interno podem tolerar rebarbas residuais de até 0,3 mm, enquanto as vedações do sistema de combustível exigem a remoção completa das rebarbas. Como esses padrões influenciam diretamente a seleção do equipamento de remoção de rebarbas, compreender cada nível é essencial para a conformidade.

Padrões de aceitação de rebarbas de OEM em vedação automotiva

Os principais fabricantes de automóveis utilizam padrões internacionais para a qualidade das vedações de borracha.ASTM D2000Classifica materiais de borracha para aplicações automotivas e estabelece expectativas básicas de qualidade.SAE J300Fornece especificações adicionais para o desempenho da vedação em condições dinâmicas.

Para aplicações de vedação dinâmica, como retentores de virabrequim e retentores de haste de válvula, a remoção de rebarbas deve ser completa nas superfícies de vedação. Qualquer material remanescente pode causar vazamentos ou acelerar o desgaste da vedação. Vedações estáticas, como juntas de flange, podem ter tolerâncias mais flexíveis — tipicamente rebarbas inferiores a 0,2 mm em áreas sem vedação — porque não sofrem contato contínuo com a superfície durante a operação.

Requisitos de acabamento superficial após a remoção de rebarbas

O acabamento superficial após a remoção das rebarbas afeta diretamente o desempenho da vedação. Acabamentos superficiais ásperos aumentam o atrito em aplicações de vedação dinâmica e reduzem a área de contato da vedação. As especificações de vedação automotiva normalmente exigemValores de Ra (rugosidade média) abaixo de 1,6 µmpara superfícies Classe A visíveis e limites mais rigorosos para faces de vedação dinâmica.

A obtenção desses requisitos de superfície depende da seleção de ummáquina de rebarbação de borrachaCom parâmetros de processo controlados, os removedores de rebarbas mecânicos podem ser ajustados quanto ao tempo de permanência e tipo de meio abrasivo, enquanto os sistemas criogênicos oferecem controle de temperatura. Como o acabamento superficial impacta diretamente o desempenho da vedação em aplicações de alta frequência, os fabricantes devem verificar a rugosidade pós-rebarbação usando perfilômetros calibrados como parte de seu protocolo de controle de qualidade.

Métodos de remoção de rebarbas de borracha para aplicações de vedação automotiva

Duas tecnologias principais de rebarbação são utilizadas na indústria de vedações automotivas: a rebarbação mecânica e a rebarbação criogênica. Cada método oferece capacidades distintas que se adequam a diferentes geometrias de vedação, volumes de produção e requisitos de qualidade.

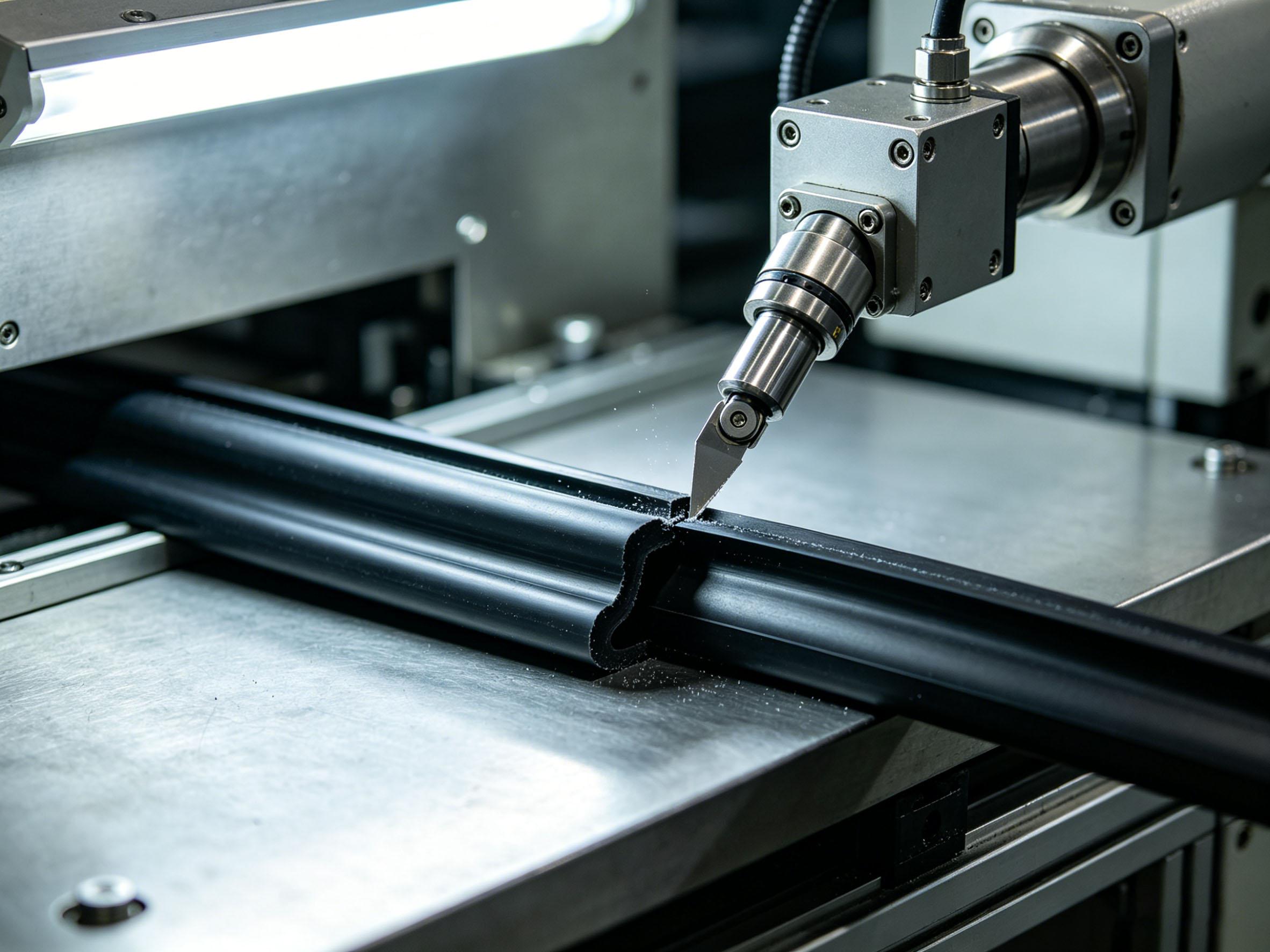

Processo de rebarbação de selos mecânicos

Os sistemas mecânicos de rebarbação, incluindo aqueles que utilizam princípios aerodinâmicos sem nitrogênio líquido, processam vedações de borracha por meio de tamboreamento com meios abrasivos ou direcionando esses meios em alta velocidade sobre as superfícies das peças.máquina de rebarbação de borrachaOperando com base em princípios mecânicos, remove o excesso de material por impacto e abrasão — e, como não utiliza fluidos de corte consumíveis, oferece custos operacionais mais baixos para produção em larga escala.

Especificamente para aplicações com anéis de vedação, oMáquina de rebarbação de borracha modelo XCJ-G600A máquina atinge tempos de corte por peça de 20 a 40 segundos com um cilindro de 600 mm que comporta aproximadamente 15 kg por lote. Os mecanismos automáticos de alimentação e descarga permitem operação contínua, tornando-a adequada para ambientes de produção onde a consistência da produção é tão crítica quanto a qualidade.

Rebarbação criogênica para vedações automotivas de precisão

Os sistemas de rebarbação criogênica congelam as vedações a temperaturas entre -100 °C e -130 °C usando nitrogênio líquido, tornando a rebarba quebradiça enquanto a peça principal mantém a flexibilidade. Esse método é adequado para geometrias de rebarba finas e complexas, comuns em componentes de vedação automotivos de precisão, pois a diferença de temperatura fragiliza apenas as seções finas da rebarba, mantendo as dimensões da peça base inalteradas.

OOSHAAs diretrizes para a operação de equipamentos industriais, incluindo aquelas que abrangem o manuseio de gases criogênicos, fornecem estruturas de segurança para instalações que processam componentes de borracha automotivos em baixas temperaturas. Ventilação adequada e treinamento de operadores continuam sendo obrigatórios para instalações que adotam a rebarbação criogênica.

Comparação dos requisitos de qualidade de vedação e rebarbação

A tabela a seguir resume como a classificação de qualidade influencia os requisitos de rebarbação em aplicações de vedação automotiva:

Observação:A classificação de qualidade varia de acordo com o fabricante original (OEM). Sempre verifique os requisitos específicos em relação às especificações de engenharia do cliente.

Remoção de rebarbas em materiais de vedação automotiva: considerações específicas para elastômeros

Diferentes elastômeros usados ​​em vedações automotivas reagem de forma distinta aos processos de rebarbação. As propriedades do material, incluindo resistência à tração, resistência ao rasgo, temperatura de transição vítrea e dureza, afetam diretamente o resultado da rebarbação e devem orientar a seleção de equipamentos e parâmetros.

Rebarbação de vedação em EPDM e NBR

O EPDM (monômero de etileno-propileno-dieno) e o NBR (borracha nitrílica-butadieno) são os materiais de vedação mais comuns em aplicações automotivas. Ambos os compostos apresentam boa resistência mecânica, tornando-os adequados para rebarbação mecânica com a seleção apropriada do meio. Devido à excelente resistência ao ozônio, o EPDM é amplamente utilizado em vedações de portas e canais de janelas onde há exposição ao ambiente externo.

Processamento de selos de silicone e FKM

As vedações de borracha de silicone exigem um processamento mais delicado devido à sua menor resistência ao rasgo. Os parâmetros de rebarbação mecânica devem ser ajustados para evitar danos à superfície. A rebarbação criogênica geralmente produz resultados superiores para componentes de silicone, pois a fragilização controlada em baixa temperatura remove o excesso de material sem abrasão mecânica.

As vedações de FKM (fluoroelastômero) são especificadas para aplicações resistentes a altas temperaturas e produtos químicos, incluindo componentes de sistemas de combustível. Seu custo de material mais elevado exige um processo preciso de rebarbação para evitar desperdício.ISO 1629Fornece a estrutura de nomenclatura para materiais de borracha e látex usados ​​em toda a indústria automotiva, permitindo a comunicação padronizada sobre os requisitos de processamento de materiais entre OEMs, fabricantes de vedações e fornecedores de equipamentos.

Seleção de Máquina de Rebarbação de Borracha Automotiva para Conformidade de Qualidade

Selecionando ummáquina de rebarbação de borrachaPara atender consistentemente aos padrões de qualidade automotivos, é necessária a avaliação de diversas especificações em relação aos requisitos da aplicação pretendida.

Consistência e repetibilidade do processo

Sistemas de gestão da qualidade automotiva, incluindoIATF 16949É necessário comprovar a capacidade do processo em todas as operações de fabricação. Os equipamentos de rebarbação devem demonstrar resultados consistentes em todos os lotes e turnos de produção. Máquinas com sistemas de controle programáveis ​​e recursos de registro de dados atendem aos requisitos de documentação da certificação IATF 16949.

Adaptabilidade da geometria da peça

Os fabricantes de vedações automotivas frequentemente processam dezenas de códigos de peças diferentes com geometrias variadas. Equipamentos que permitem trocas rápidas e se ajustam a diferentes tamanhos de vedação sem grandes alterações nas ferramentas reduzem o tempo de inatividade e mantêm a flexibilidade da produção.Máquinas de rebarbação de borrachaCom velocidades de tambor ajustáveis ​​e sistemas de mídia intercambiáveis, oferecem a adaptabilidade necessária para ambientes de produção mista.

Verificação Integrada da Qualidade

As linhas avançadas de rebarbação incorporam cada vez mais estações de inspeção visual que verificam a qualidade da remoção de rebarbas imediatamente após o processamento. A integração de mecanismos de triagem baseados em peso reforça ainda mais o controle de qualidade, separando as peças que podem apresentar remoção incompleta de rebarbas. Como o feedback de qualidade em tempo real permite o ajuste imediato do processo, essa integração reduz o risco de produção de lotes não conformes.

Práticas de controle de qualidade para operações de rebarbação de vedações automotivas

Estabelecer protocolos de controle de qualidade para operações de rebarbação ajuda os fabricantes a manter uma produção consistente e a detectar desvios no processo antes que peças não conformes sejam produzidas. As principais práticas incluem:

• •Frequência de inspeção visual:Durante a produção, realize inspeções visuais das vedações rebarbadas no mínimo a cada 30 minutos. Inspecione as superfícies de vedação sob iluminação adequada, verificando a presença de rebarbas, danos superficiais ou contaminação. Documente os resultados da inspeção.
• •Verificação dimensional:Utilize comparadores ópticos, máquinas de medição por coordenadas ou sistemas de visão automatizados para verificar as dimensões críticas da vedação em intervalos definidos. Concentre-se nas dimensões da superfície de vedação e nas áreas de contato onde a presença de rebarbas afeta o encaixe.
• •Validação dos parâmetros do processo:Registre e revise os parâmetros do ciclo, incluindo peso do lote, duração do processamento, condição do meio e configurações de temperatura. A variação dos parâmetros geralmente precede problemas de qualidade e permite ajustes proativos.
• •Controle Estatístico de Processos:Implementar métodos de CEP (Controle Estatístico de Processo) para rastrear indicadores-chave de qualidade ao longo dos turnos de produção. Monitorar as taxas de remoção de rebarbas, a conformidade dimensional e a frequência de defeitos visuais para identificar tendências.
• •Inspeção do primeiro artigo:Ao alterar os tipos de vedação, ajustar os parâmetros da máquina ou substituir as ferramentas, realize uma inspeção da primeira peça produzida para verificar todos os requisitos de qualidade antes da produção em larga escala.

Conclusão: Alcançar a qualidade de vedação automotiva por meio da remoção adequada de rebarbas.

A remoção de rebarbas de borracha para vedações automotivas exige uma abordagem metódica que combine equipamentos adequados com padrões de qualidade documentados. A relação entre os requisitos de tolerância a rebarbas, as propriedades do material e a seleção do método de remoção de rebarbas determina se um fabricante de vedações pode atender consistentemente às expectativas do fabricante original (OEM).

Como as montadoras automotivas exigem cada vez mais rastreabilidade completa do processo e capacidade documentada — de acordo com os requisitos da IATF 16949 — investir em umamáquina de rebarbação de borrachaCom controle programável, registro de dados e verificação de qualidade integrada, está se tornando uma necessidade competitiva, e não uma opção.

Os fabricantes que fornecem componentes de vedação para a indústria automotiva se beneficiam ao trabalhar com fornecedores de equipamentos experientes em requisitos de qualidade automotiva. Equipamentos de rebarbação adequadamente selecionados e mantidos produzem vedações que atendem consistentemente às especificações das classes A a C, garantindo a qualificação e aprovação da produção junto aos fabricantes de equipamentos originais (OEMs).

Equipamentos relacionados:

• • Explorarmáquina de rebarbação de borrachaEspecificações para processamento de anéis de vedação e juntas O
• • Análisemáquina de rebarbação criogênicacapacidades para componentes de borracha de precisão
• • Verequipamentos de processamento de borracha automotivaopções para soluções de produção completas
• • Visualizarmáquinas de corte de borrachapara processamento de tiras de vedação

Perguntas frequentes sobre a remoção de rebarbas de borracha de vedação automotiva

P1: Qual a tolerância de rebarba especificada pela maioria dos fabricantes de equipamentos originais (OEMs) automotivos para vedações de borracha?

A maioria dos fabricantes de equipamentos originais (OEMs) automotivos especifica vedações visíveis Classe A com zero rebarba detectável sob inspeção visual normal, tipicamente com altura residual máxima de 0,1 mm. Vedações funcionais, como juntas de motor, permitem até 0,2 mm de rebarba em áreas sem vedação, enquanto anéis de vedação de precisão e componentes críticos para a segurança exigem zero rebarba sob ampliação. Essas especificações são documentadas nas normas de engenharia do OEM, frequentemente fazendo referência a...ASTM D2000eSAE J300como estruturas de referência.

Q2: A mesma máquina de rebarbação pode processar tanto vedações de portas em EPDM quanto juntas de silicone?

Sim, mas são necessários ajustes nos parâmetros. Os compostos de EPDM suportam maior agitação mecânica e velocidades de rotação mais rápidas. A menor resistência ao rasgo do silicone exige um processamento mais suave, com menor energia de impacto do meio ou rebarbação criogênica. Máquinas com parâmetros predefinidos programáveis ​​permitem a troca rápida entre tipos de materiais sem recalibração manual.

Q3: Como a espessura da rebarba afeta a escolha entre a remoção mecânica e a criogênica da rebarba?

Rebarbas com espessura inferior a 0,3 mm geralmente respondem bem à desbarbação criogênica, que fragiliza rebarbas finas sem danificar a peça base. Rebarbas mais espessas, acima de 0,5 mm, frequentemente apresentam melhores resultados com a desbarbação mecânica, onde a ação abrasiva remove o material com maior eficiência. Como os dois métodos são complementares, algumas instalações de produção em larga escala utilizam ambas as tecnologias.

Q4: Quais métodos de inspeção verificam a qualidade do processo de remoção de rebarbas em vedações automotivas?

Os métodos de inspeção comuns incluem exame visual sob iluminação controlada para detecção de rebarbas superficiais, medição por comparador óptico para verificação dimensional, inspeção tátil com sondas calibradas para detecção de rebarbas residuais e sistemas de visão automatizados para linhas de produção de alto volume. A escolha depende do grau de qualidade — vedações de segurança crítica Classe D geralmente exigem validação do método de inspeção de acordo com o contrato de qualidade do fabricante original.

Q5: A remoção de rebarbas afeta a tolerância dimensional dos anéis de vedação de precisão?

A remoção de rebarbas, quando controlada adequadamente, não altera as dimensões do anel de vedação além da remoção do excesso de material. Processamento excessivo, tempo de ciclo prolongado ou seleção agressiva de abrasivos podem causar perda de material nas superfícies de vedação, alterando o diâmetro da seção transversal. É essencial validar os parâmetros de remoção de rebarbas por meio de inspeção da primeira peça e verificações dimensionais periódicas para garantir a conformidade com as tolerâncias.

Q6: Que documentação os fabricantes de equipamentos originais (OEMs) automotivos exigem para a validação do processo de reprogramação de software?

As montadoras automotivas geralmente exigem diagramas de fluxo de processo que documentem as etapas de rebarbação.PFMEAAnálise de Modos de Falha e Efeitos do Processo (PMFEA) identificando riscos de rebarbação, planos de controle especificando a frequência de inspeção e os critérios de aceitação, estudos de capacidade demonstrando os valores de Cp/Cpk e registros documentados de treinamento do operador. Estes estão alinhados comIATF 16949Requisitos para validação do processo de produção.
